真空滤油机的组成

发布时间：2026-01-28 浏览次数：36次 作者：诺庆机电

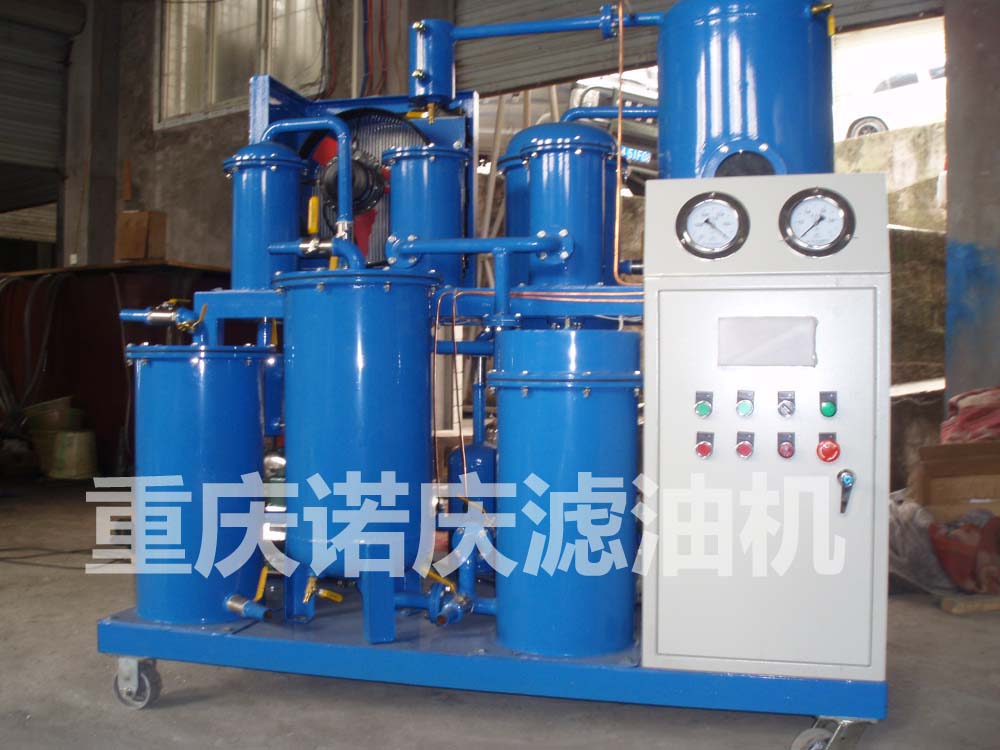

真空滤油机主要由过滤系统、加热系统、真空系统、油泵系统、控制系统和辅助系统六大核心部分构成，各部分协同工作实现油品的高效净化。

 一、过滤系统：1。初滤器/粗过滤器：通常为筒状金属网结构，用于去除油液中较大的固体颗粒杂质（如金属碎屑、灰尘等），滤网精度一般在100μm左右，可有效保护后续精密过滤组件，部分型号配备带磁性滤芯，可吸附油液中的金属微粒。2.精滤器：采用多级精密过滤结构，通常包括二级或三级过滤；滤芯材质多样，包括无纺密纸、玻璃纤维、不锈钢等；过滤精度可达3μm甚至更高，能有效去除微小颗粒杂质

部分高端型号配备反冲洗功能，可延长滤芯使用寿命，3.滤芯特点：意大利进口精滤芯，β值≥1000，纳污量大；采用渐变孔径设计，可分层过滤不同粒径颗粒；部分型号的滤芯可剥层复用，降低维护成本。

二、加热系统：1.加热器：采用密封翅片管型式装在碳钢容器内，多回路加热系统确保油液均匀受热，无"死油区"，加热温度通常控制在40-75℃范围内，特殊型号可达100℃以上，表面热负荷控制在1W/cm²以下，避免油质裂解老化；2.温度控制系统：全自动温控系统，油温可在0-100℃范围内随意调节，加热器与油泵、真空泵联锁控制，避免干烧，当温度超出设定值（通常60℃）时，加热器自动停止工作，多组加热器可单独或同时使用，适应不同工况。

三、真空系统：1.真空分离器/真空罐：采用双级真空分离技术，成倍提高蒸发面积，内部装有特制发散装置，使油液形成半雾状，增加油水分离效率，专利脱气罐防泡沫结构+双路电子泡沫监测系统，杜绝真空泵喷油，工作真空度通常为-0.06～-0.095MPa110；2.真空泵：用于抽取真空罐内空气，形成高真空环境，配备前置冷却器，减少水分进入真空泵，降低更换真空泵油频率，延长真空泵寿命，与冷凝器配合，将水蒸气排出系统；3.冷凝器/冷却系统：将真空泵抽出的水蒸气冷凝成水并收集，由散热器、冷却器、储水器等组成，未冷凝的气体由真空泵排向大气中，有效保护真空泵，延长其使用寿命。

四、油泵系统：1.输油泵/油泵：通常采用高压齿轮泵，输油稳定，噪音低，将真空罐底部已脱水的油液送入过滤装置，工作压力通常≤0.4MPa，部分型号可达0.6MPa，配备止回阀，防止油液倒流。

2.排油泵：将过滤后的洁净油液排出系统，与精滤器配合，完成最终净化过程，部分型号配备压力保护装置，防止系统过压。

五、控制系统：1.自动控制系统：采用PLC智能控制或变频器控制，全自动浮球及电子油位自动控制系统，实现人机分离，红外线液位监测，精确控制油液流量，可实现定时滤油和联动滤油两种工作模式。

2.保护系统：多重安全保护机制：过压、欠压、缺相保护，加热器液位保护，杜绝发热器干烧，出油压力保护，保护设备及人身安全，压力控制仪出厂设置为0.3MPa，超限自动停机。

六、辅助系统：1.冷却系统：由散热器、冷却器、储水器等组成，用于降低真空泵温度，延长使用寿命，部分型号在极寒冷气候下需进行油流再循环。

2.结构设计特点：整体可拆卸油槽，保证地面无油作业，采用一体化桥架结构，减小体积，封闭式底盘设计，减少环境污染，移动方便，适用于现场作业

真空滤油机通过以上系统协同工作，利用水和油的沸点差异原理，在真空环境下降低水分沸点，结合加热和过滤技术，高效去除油液中的水分、气体和固体杂质，使油品恢复或达到新油标准，广泛应用于电力、石化、机械等行业。更多相关信息可咨询重庆诺庆机电有限公司！
